Канал связи - GSM

Системы диспетчеризации котельных, радио

Сотовый модем
«ELEX 2093_GSM»




15 960 P.       21 000 P

Заказать

Назначение.
«ELEX 2093» - предназначен для размещения и питания модема типа "Cinterion".
или аналогичного. Режим работы модема - отслеживать ответы модуля объекта
«ELEX 2021_о» в сети RS485, при мзменении состояния - отправка СМС
о текущем состоянии входов «ELEX 2021».

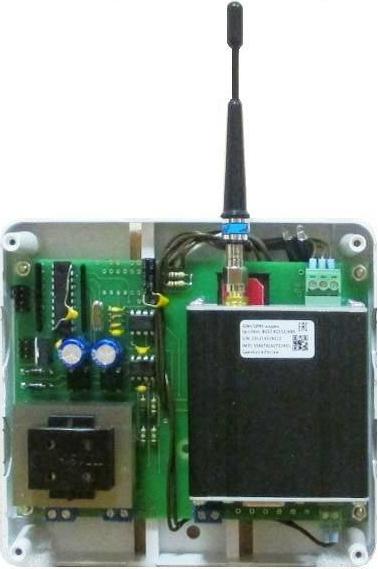

Комплектность поставки «Elex 2093»:
  1. GSM модем «Sprut» или аналогичный.
  2. Блок питания в АВВ корпусе.
  3. Антенна 905 или 915.

Технические данные.
  • Подключение внешних цепей - клеммник.
  • Напряжение основного питания ~ 220 Вольт, 50 Гц.
  • Напряжение резервного питания +12 Вольт.
  • Потребляемая мощность до 4 Ватт.
  • Канал связи с модемом - RS485
  • Рабочий диапазон - GSM 900 мГц
  • Вид монтажа - настенное крепление.

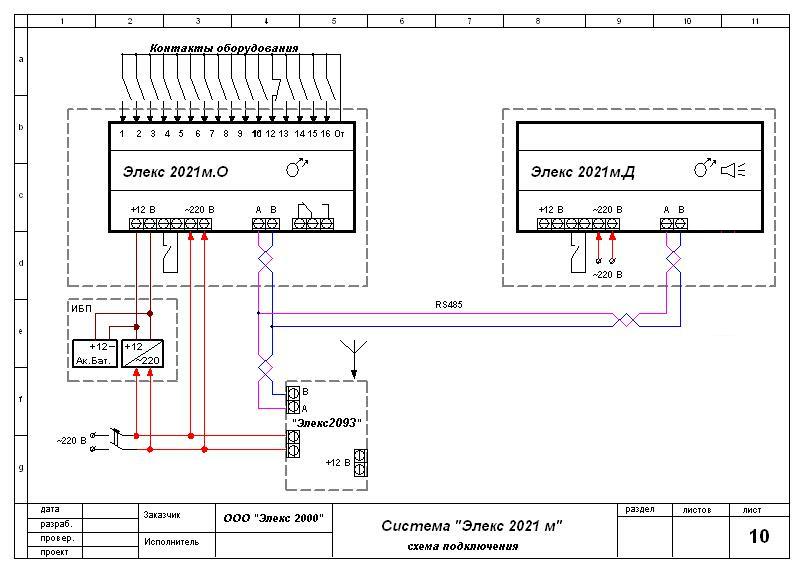

    Схема подключения «ELEX 2093».

    Антенна.
    Антенна 905 или аналогичная предназначенная для работы в диапазоне GSM-900.

    Антенна на магнитной основе должна устанавливаться вертикально на металлическую поверхность ( по возможности в её центре ), чтобы не искажалась диаграмма направленности. При этом желательно, чтобы размеры поверхности были не менее 83 мм в каждую сторону от антенны. Наличие посторонних предметов допустимо не ближе 80 мм от антенны.
    Тип антенного кабеля RG58, длина кабеля 2 метра.

    !!! Для штатной работы GSM модема требуется СИМ - карта сотовой связи стандарта GSM. Раздел "Контакты" должен содержать десятизначный телефонный номер в формате +7ХХХХХХХХХХ

    Отправляемые SMS- сообщения будут иметь следующий вид :
    *1111000000000000
    1 - канал включен;
    0 - канал выключен.

    Программа для планшетов "ELEX_android"

    позволит применить Ваши обозначения сигналов при приеме сообщений от
    модуля объекта "Элекс 2021_GSM".

    Программа может быть использована как дублирующий канал связи. Один модуль объекта "Элекс 2021_GSM" способен отправлять сообщения на
    дополнительные номера, всего до 4 номеров.

    Для работы потребуется СИМ-карта, денежные средства на которой расходоваться не будут. Планшет будет принимать входящие сообщения, не отправляя запросов.

    Дублирующее устройство приема может быть передано вспомогательным службам - электрикам, сантехникам, слесарям.

    Текст описания аварии формируется в приемном устройстве, поэтому в качестве модуля объекта может быть использован стандартный прибор, без переделки текста отправки сообщений.
